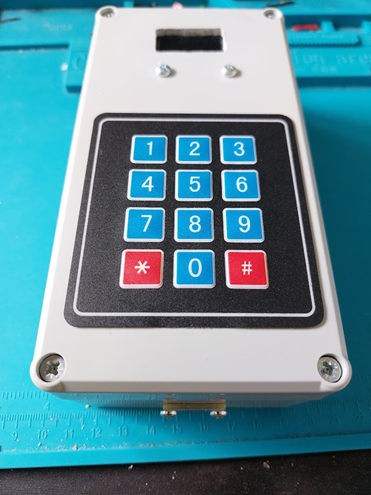

RFID payment simulator. Created for children’s play (f.ex. Restaurant game and so on).
Parts required:
-
ESP32 board (I used ESP32-D)
-
OLED 128×64 I2C 0.96″
-
RFID reader RC522
-
buzzer (for beeeeep generating, I pulled it out from old electronic device. Could by anything similar.) with 100 Ohm resistor
-
3×4 matrix keyboard

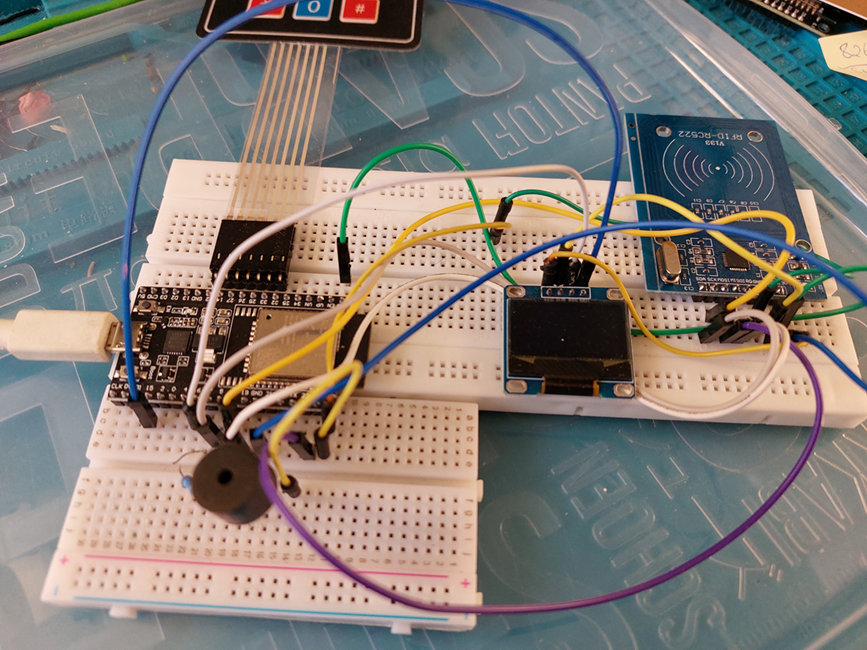

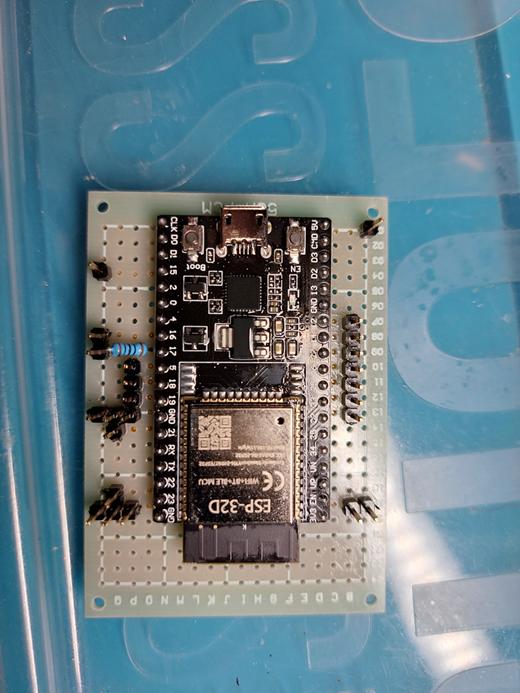

Connections layout (ESP32 on left):
-
3v3 -> OLED 3v3, RFID 3v3
-
GND -> OLED GND, RFID GND, BUZZER GND
-
5 -> SDA RFID
-
18 -> SCK RFID
-
23 -> MOSI RFID
-
19 -> MISO RFID
-
21 -> RST RFID
-
32 -> COLUMN 3 MATRIX
-
33 -> COLUMN 2 MATRIX
-
25 -> COLUMN 1 MATRIX
-
26 -> ROW 4 MATRIX
-
27 -> ROW 3 MATRIX
-
14 -> ROW 2 MATRIX
-
12 -> ROW 1 MATRIX
-
17 -> resistor 100 Ohm to plus of Buzzer
-
16 -> OLED OLED
-
15 -> OLED SDA
Arduino code file can be found in my Github Account
Jakub/SP5TOF
